1. 异常分析流程
LR寄存器，判断使用PSP还是MSP
获取PSP/MSP
读取栈指针指向的内存
分析异常发生时，栈的状态。栈帧中的PC可以获取异常发生的位置
结合map文件、反编译文件，确定异常发生的原因。
2. 通用寄存器
2.1 LR（链接寄存器）
位段 | 名称 | 取值 | 功能说明 |
|---|
[31:5] | Reserved | 恒为 1 | 固定填充 0x1FFFFFF，用于识别这是异常返回码，不是普通地址 |
bit4 | Mode | 0/1 | 返回目标模式：0：返回 Handler 模式（嵌套异常，极少出现）1：返回 Thread 线程模式（99% HardFault 场景） |
bit3(SPSEL) | Stack Select | 0/1 | 异常栈帧所在堆栈（定位崩溃现场最关键）：0：栈帧存在 MSP 主堆栈（裸机 / 主线程 / 中断内崩溃）1：栈帧存在 PSP 进程堆栈（RTOS 任务内崩溃） |
bit2(FTYPE) | Frame Type | 0/1 | M7 独有，浮点上下文标识：0：扩展浮点帧，栈中包含 S0~S15、FPSCR（发生故障时 FPU 正在使用）1：基础整数帧，仅压入 R0~R3/R12/LR/PC/xPSR，无浮点寄存器 |
bit1 | Reserved | 恒为 0 | 硬件强制 0，保留位 |
bit0 | Thumb | 恒为 1 | Cortex-M 仅支持 Thumb2，固定为 1，不可修改 |
2.2. xPSR（专用程序状态寄存器）

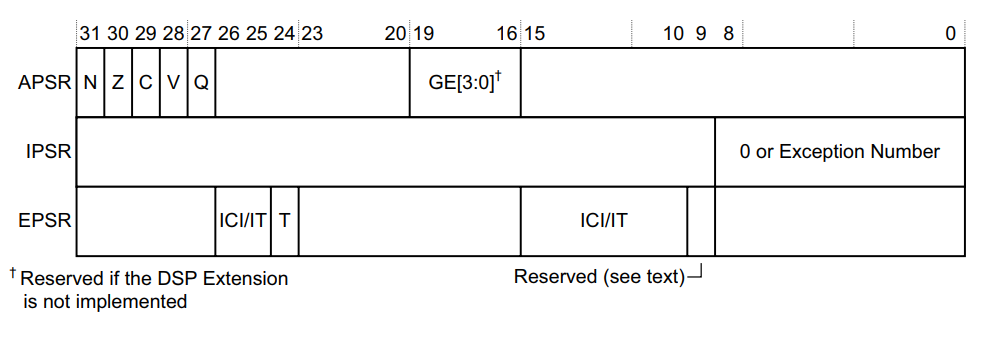

程序状态寄存器（PSR）是一个 32 位寄存器，包含三个子寄存器：
2.2.1. 应用程序状态寄存器 APSR
存储可由应用层软件（即非特权软件）读写的状态标志位。 在全部 Armv7 架构系列中，通过MSR、MRS指令对 APSR 中应用层可写标志位的操作规则保持统一。
2.2.2. 中断程序状态寄存器（IPSR）
当处理器正在执行异常服务函数时，该寄存器存放当前正在处理的异常编号；其余情况下，IPSR 的值为 0。
2.2.3. 执行程序状态寄存器（EPSR）
用于存储执行状态位。
软件可通过 MRS、MSR 指令访问完整的 PSR 寄存器，或是单独 / 组合访问其中一个或多个子寄存器。xPSR 是程序状态寄存器（PSR）的通用统称。
位段 | 名称 | 取值 | 功能说明 |
|---|
bit31 | APSR.N | 0/1 | 负数标志位.结果为负数时 N=1；结果为正数或 0 时 N=0。 |
bit30 | APSR.Z | 0/1 | 零标志位。指令运算结果为 0 时该位置 1，否则置 0；比较指令结果为 0，通常代表两个操作数相等。 |
bit29 | APSR.C | 0/1 | 进位标志位。指令运算产生进位时该位置 1，例如无符号加法发生溢出。 |
bit28 | APSR.V | 0/1 | 若指令运算产生有符号溢出时，该位会置 1，例如加法运算发生有符号数溢出。 |
bit27 | APSR.Q | 0/1 | 当SSAT（有符号饱和）或USAT（无符号饱和）指令为将输出限制在有符号 / 无符号数值范围而修改输入值时，该位置 1。 搭载 DSP 扩展指令集的处理器中，部分乘法运算溢出时也会将该位置 1。将 Q 标志置 1 的现象称为饱和运算。 |
| | | |
[19:16] | APSR.GE[3:0] | | 大于等于标志（Greater than or Equal flags）SIMD 单指令多数据运算指令会更新这 4 位标志，用于记录运算中每个字节 / 半字通道的比较结果。 软件可借助该组标志控制后续SEL通道选择指令。关于SEL指令的详细说明参见 A7-351 页。未搭载 DSP 扩展指令集的处理器，该 4 个位为硬件保留位。 |
[15:10] | EPSR.ICI/IT | | ICI/IT 位用于保存两类可中断指令的现场状态： |
bit9 | EPSR.T | | EPSR 包含 T 位，该位置 1 代表处理器正在执行 Thumb 指令；同时内部复用重叠了 ICI/IT 位域，用于支持可中断续存加载 / 存储指令与 IT 条件执行指令。 |
[8:0] | IPSR.ExceptionNumber | | 处理器在进入异常、退出异常时自动写入 IPSR 寄存器。软件可通过MRS指令读取 IPSR，但处理器会忽略MSR指令对 IPSR 的写入操作。IPSR 内的异常编号字段定义如下： |
