1. 异常分析流程
1.1. 流程说明
1.1.1. 确定异常之前的状态
进入异常时，处理器会拦截写入LR寄存器的值，把PC值替换为EXC_RETURN，EXC_RETURN各位段定义如下：
- Bit[31:28]:固定为0xF
- Bit[27:5]:保留位，软件必须置 1（SBOP：Software Bit One Policy，软件置 1 规则）。若向该区域任意位写入 0 以外的值，行为不可预测（UNPREDICTABLE）。
- Bit[4:4]:处理器无浮点扩展单元 FP 时，软件必须置 1。若向该位写入 0 以外的值，行为不可预测。处理器无浮点扩展单元 FP 时，用于标识本次异常的栈帧是否分配了浮点状态存储空间：0，栈帧分配了浮点上下文存储空间。
- Bit[3:0]:定义异常返回所需执行的硬件行为，对应表格：
-
表1，无浮点单元的内核
-
表2，带浮点单元的内核
两张表格统一遵守以下规则：
- 表格未列出的 EXC_RETURN 数值均为保留值，对应内核不可使用；
- 表格中「Return stack（返回堆栈）」列代表：异常返回流程中，处理器用于恢复现场上下文的堆栈；同时也是异常退出后程序运行所使用的堆栈。
-
表1：无浮点扩展内核的异常返回行为 EXC_RETURN 定义
| EXC_RETURN | 返回到 | 返回的栈 |
|---|---|---|
| 0xFFFFFFF1 | Handler Mode（异常处理模式） | Main（主堆栈 MSP） |
| 0xFFFFFFF9 | Thread Mode（线程模式） | Main（主堆栈 MSP） |
| 0xFFFFFFFD | Thread Mode（线程模式） | Process（进程堆栈 PSP） |
表2：带浮点扩展内核的 EXC_RETURN 异常返回行为定义
| EXC_RETURN | 返回到 | 返回的栈 | 栈帧类型 |
|---|---|---|---|
| 0xFFFFFFE1 | Handler Mode（异常处理模式） | Main（主堆栈 MSP） | 扩展栈帧 Extended |
| 0xFFFFFFE9 | Thread Mode（线程模式） | Main（主堆栈 MSP） | 扩展栈帧 Extended |
| 0xFFFFFFED | Thread Mode（线程模式） | Process（进程堆栈 PSP） | 扩展栈帧 Extended |
| 0xFFFFFFF1 | Handler Mode（异常处理模式） | Main（主堆栈 MSP） | 基础栈帧 Basic |
| 0xFFFFFFF9 | Thread Mode（线程模式） | Main（主堆栈 MSP） | 基础栈帧 Basic |
| 0xFFFFFFFD | Thread Mode（线程模式） | Process（进程堆栈 PSP） | 基础栈帧 Basic |
1.1.2. 分析异常现场
处理进入异常时，会进行一次压栈操作。根据EXC_RETURN的值的不同，会压入不同的栈帧。如果处理器有FPU，有可能压入扩展帧，如果没有FPU，只会压入标准帧，参考表1和表2。从栈帧中的RetuenAddress(就是进入异常之前的PC)，再结合MAP文件（如果有条件可以使用反汇编文件），基本可以确定异常发生的位置。

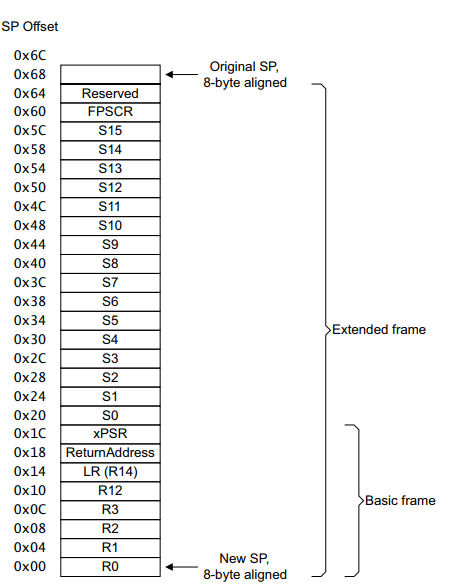

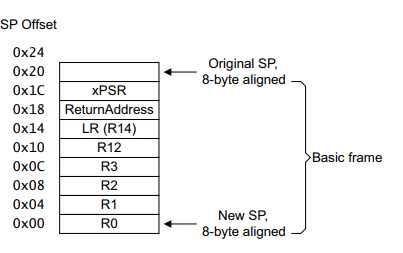

| 图1：标准帧 | 图2：扩展帧 |
|---|---|
 |  |
